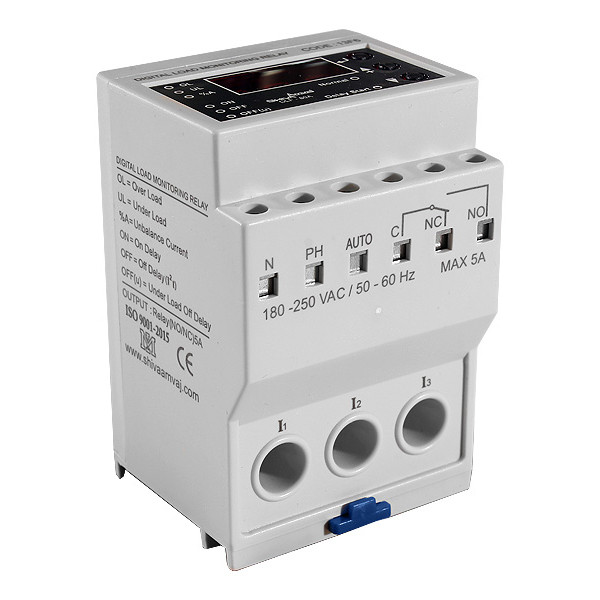

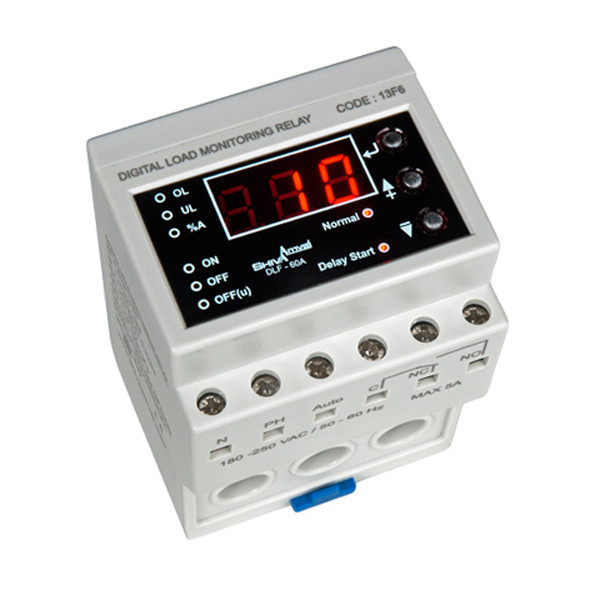

کنترل بار دیجیتال شیوا امواج مدل 13F6

دفترچه راهنما

• حفاظت دستگاه های سه فاز با استفاده از سیستم میکروپروسسوری
• کنترل جریان بر اساس منحنی
• اندازه گیری جریان بدون نیاز به CTو با عبور مستقیم کابل حداکثر 25mm²
• نمایش جریان ، مقادیر تنظیمی و پیغام های خطا
• حفاظت در برابرافزایش ، کاهش و عدم تقارن جریانها
• 8 عدد نشانگر برای اعلام
• OL: افزایش جریان ( 0.5-15A),(1-60A)
• UL: کاهش جریان ( قابل تنظیم تا 1 واحد کمتر از OL)¹
• A%: عدم تقارن جریان ها (7-100%)
• ON: تأخیر در وصل یا تأخیر برای Reset (0-240Sec)
• OFF: تأخیر در قطع برای خطای OL و A%(0-10Sec)
(u)OFF: تأخیر در قطع برای خطای UL (5-10Sec)
• Normal: وضعیت رله
• Delay Start: زمان استارت اولیه ²(0-120Sec)
(نشانگرها در حالت تنظیم ثابت و در حالت خطا چشمک زن)
1. در صورت تنظیم عدد صفر برای UL ، کاهش جریان غیر فعال می گردد.
2. زمان استارت اولیه زمانی است که پس از وصل رله و عبور جریان ، افزایش جریان(جهت راه اندازی اولیه موتور) در نظر گرفته نمی شود.

مدل
110AC, 220VAC

ولتاز تغذیه
180-250 ولتاژ متناوب و 60-50 هرتز

دقت نمایش جریان
DLF-60A=1A

کارایی در
دما: 65+..20– و رطوبت : 70درصد

خروجی
رله 5 آمپر

10x6x6 سانتی‌متر
